写了个自动批改小孩作业的代码（上）
一、亮出效果
最近一些软件的搜题、智能批改类的功能要下线。
退1024步讲，要不要自己做一个自动批改的功能啊？万一哪天孩子要用呢！
昨晚我做了一个梦，梦见我实现了这个功能，如下图所示：
功能简介：作对了，能打对号；做错了，能打叉号；没做的，能补上答案。
醒来后，我环顾四周，赶紧再躺下，希望梦还能接上。
二、实现步骤
基本思路
其实，搞定两点就成，第一是能识别数字，第二是能切分数字。
首先得能认识5是5，这是前提条件，其次是能找到5、6、7、8这些数字区域的位置。
前者是图像识别，后者是图像切割。
对于图像识别，一般的套路是下面这样的（CNN卷积神经网络）：
对于图像切割，一般的套路是下面的这样（横向纵向投影法）：
既然思路能走得通，那么咱们先搞图像识别。准备数据->训练数据并保存模型->使用训练模型预测结果。
2.1 准备数据
对于男友，找一个油嘴滑舌的花花公子，不如找一个闷葫芦IT男，亲手把他培养成你期望的样子。
咱们不用什么官方的mnist数据集，因为那是官方的，不是你的，你想要添加±×÷它也没有。
有些通用的数据集，虽然很强大，很方便，但是一旦放到你的场景中，效果一点也不如你的愿。
只有训练自己手里的数据，然后自己用起来才顺手。更重要的是，我们享受创造的过程。
假设，我们只给口算做识别，那么我们需要的图片数据有如下几类：
索引：0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
字符：0 1 2 3 4 5 6 7 8 9 = + - × ÷如果能识别这些，基本上能满足整数的加减乘除运算了。
好了，图片哪里来？！
是啊，图片哪里来？
吓得我差点从梦里醒来，500万都规划好该怎么花了，居然双色球还没有选号！
梦里，一个老者跟我说，图片要自己生成。我问他如何生成，他呵呵一笑，消失在迷雾中……
仔细一想，其实也不难，打字我们总会吧，生成数字无非就是用代码把字写在图片上。
字之所以能展示，主要是因为有字体的支撑。

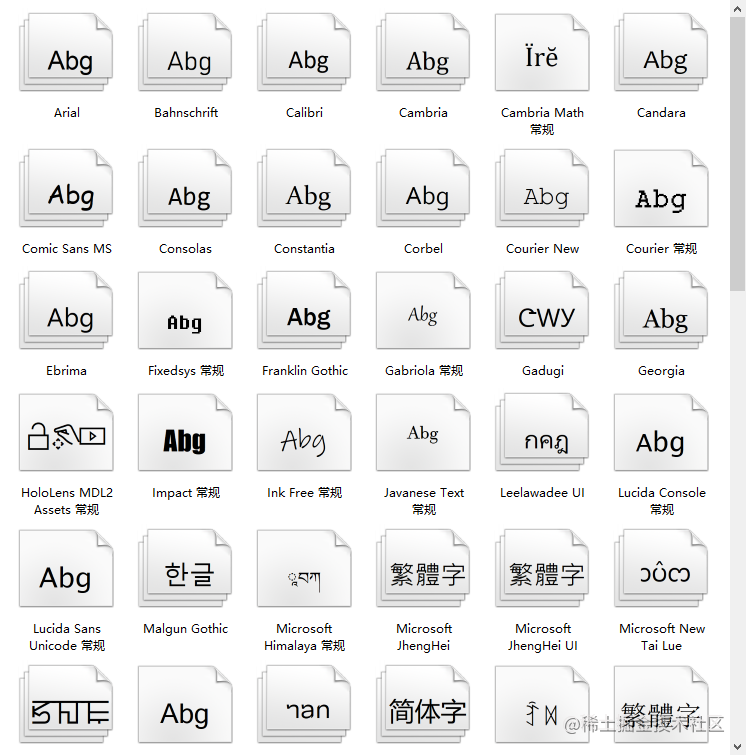

如果你用的是windows系统，那么打开KaTeX parse error: Undefined control sequence: \Windows at position 3: C:\̲W̲i̲n̲d̲o̲w̲s̲\Fonts这个文件夹，你会发现好多字体。
我们写代码调用这些字体，然后把它打印到一张图片上，是不是就有数据了。
而且这些数据完全是由我们控制的，想多就多，想少就少，想数字、字母、汉字、符号都可以，今天你搞出来数字识别，也就相当于你同时拥有了所有识别！想想还有点小激动呢！
看看，这就是打工和创业的区别。你用别人的数据相当于打工，你是不用操心，但是他给你什么你才有什么。自己造数据就相当于创业，虽然前期辛苦，你可以完全自己把握节奏，需要就加上，没用就去掉。
2.1.1 准备字体

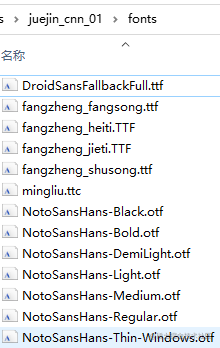

建一个fonts文件夹，从字体库里拷一部分字体放进来，我这里是拷贝了13种字体文件。
好的，准备工作做好了，肯定很累吧，休息休息休息，一会儿再搞！
2.1.2 生成图片
代码如下，可以直接运行。
from __future__ import print_function
from PIL import Image
from PIL import ImageFont
from PIL import ImageDraw
import os
import shutil
import time
# %% 要生成的文本
label_dict = {0: '0', 1: '1', 2: '2', 3: '3', 4: '4', 5: '5', 6: '6', 7: '7', 8: '8', 9: '9', 10: '=', 11: '+', 12: '-', 13: '×', 14: '÷'}
# 文本对应的文件夹，给每一个分类建一个文件
for value,char in label_dict.items():
train_images_dir = "dataset"+"/"+str(value)
if os.path.isdir(train_images_dir):
shutil.rmtree(train_images_dir)
os.makedirs(train_images_dir)
# %% 生成图片
def makeImage(label_dict, font_path, width=24, height=24, rotate = 0):
# 从字典中取出键值对
for value,char in label_dict.items():
# 创建一个黑色背景的图片，大小是24*24
img = Image.new("RGB", (width, height), "black")
draw = ImageDraw.Draw(img)
# 加载一种字体,字体大小是图片宽度的90%
font = ImageFont.truetype(font_path, int(width*0.9))
# 获取字体的宽高
font_width, font_height = draw.textsize(char, font)
# 计算字体绘制的x,y坐标，主要是让文字画在图标中心
x = (width - font_width-font.getoffset(char)[0]) / 2
y = (height - font_height-font.getoffset(char)[1]) / 2
# 绘制图片，在那里画，画啥，什么颜色，什么字体
draw.text((x,y), char, (255, 255, 255), font)
# 设置图片倾斜角度
img = img.rotate(rotate)
# 命名文件保存，命名规则：dataset/编号/img-编号_r-选择角度_时间戳.png
time_value = int(round(time.time() * 1000))
img_path = "dataset/{}/img-{}_r-{}_{}.png".format(value,value,rotate,time_value)
img.save(img_path)
# %% 存放字体的路径
font_dir = "./fonts"
for font_name in os.listdir(font_dir):
# 把每种字体都取出来，每种字体都生成一批图片
path_font_file = os.path.join(font_dir, font_name)
# 倾斜角度从-10到10度，每个角度都生成一批图片
for k in range(-10, 10, 1):
# 每个字符都生成图片
makeImage(label_dict, path_font_file, rotate = k)上面纯代码不到30行，相信大家应该能看懂！看不懂不是我的读者。
核心代码就是画文字。
draw.text((x,y), char, (255, 255, 255), font)翻译一下就是：使用某字体在黑底图片的(x,y)位置写白色的char符号。

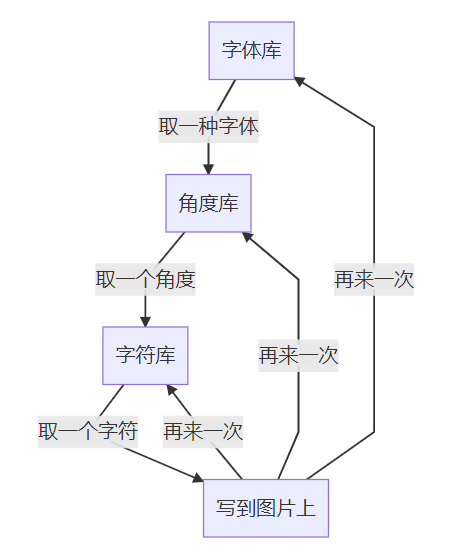

核心逻辑就是三层循环。

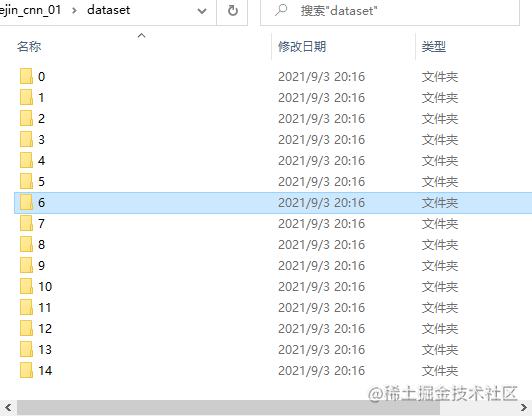

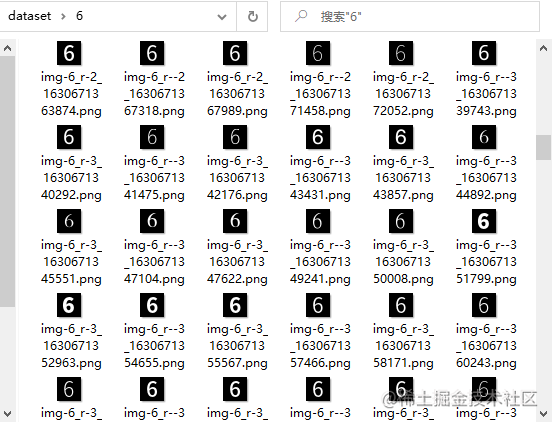

如果代码你运行的没有问题，最终会生成如下结果：
好了，数据准备好了。总共15个文件夹，每个文件夹下对应的各种字体各种倾斜角的字符图片3900个（字符15类×字体13种×角度20个），图片的大小是24×24像素。
有了数据，我们就可以再进行下一步了，下一步是训练和使用数据。
2.2 训练数据
2.2.1 构建模型
你先看代码，外行感觉好深奥，内行偷偷地笑。
# %% 导入必要的包
import tensorflow as tf
import numpy as np
from tensorflow.keras import layers
from tensorflow.keras.models import Sequential
import pathlib
import cv2
# %% 构建模型
def create_model():
model = Sequential([
layers.experimental.preprocessing.Rescaling(1./255, input_shape=(24, 24, 1)),
layers.Conv2D(24,3,activation='relu'),
layers.MaxPooling2D((2,2)),
layers.Conv2D(64,3, activation='relu'),
layers.MaxPooling2D((2,2)),
layers.Flatten(),
layers.Dense(128, activation='relu'),
layers.Dense(15)]
)
model.compile(optimizer='adam',
loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
metrics=['accuracy'])
return model这个模型的序列是下面这样的，作用是输入一个图片数据，经过各个层揉搓，最终预测出这个图片属于哪个分类。
这么多层都是干什么的，有什么用？和衣服一样，肯定是有用的，内衣、衬衣、毛衣、棉衣各有各的用处。
2.2.2 卷积层 Conv2D
各个职能部门的调查员，搜集和整理某单位区域内的特定数据。我们输入的是一个图像，它是由像素组成的，这就是R e s c a l i n g ( 1. / 255 , i n p u t s h a p e = ( 24 , 24 , 1 ) ) Rescaling(1./255, input_shape=(24, 24, 1))Rescaling(1./255,input shape=(24,24,1))中，input_shape输入形状是24*24像素1个通道（彩色是RGB 3个通道）的图像。
卷积层代码中的定义是Conv2D(24,3),意思是用3*3像素的卷积核，去提取24个特征。

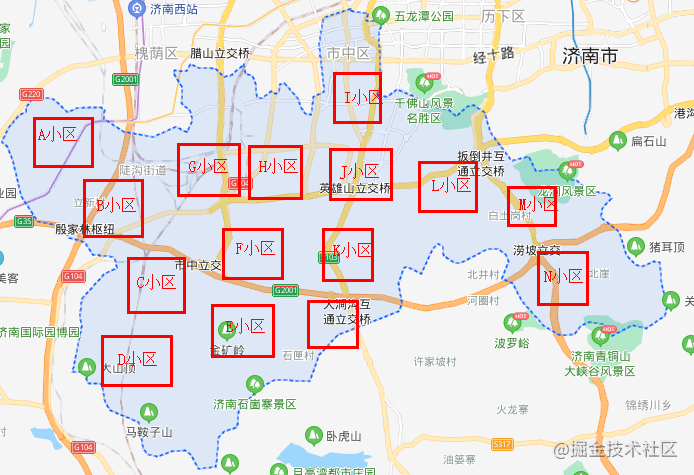

我把图转到地图上来，你就能理解了。以我大济南的市中区为例子。
卷积的作用就相当于从地图的某级单位区域中收集多组特定信息。比如以小区为单位去提取住宅数量、车位数量、学校数量、人口数、年收入、学历、年龄等等24个维度的信息。小区相当于卷积核。
提取完成之后是这样的。
第一次卷积之后，我们从市中区得到N个小区的数据。
卷积是可以进行多次的。

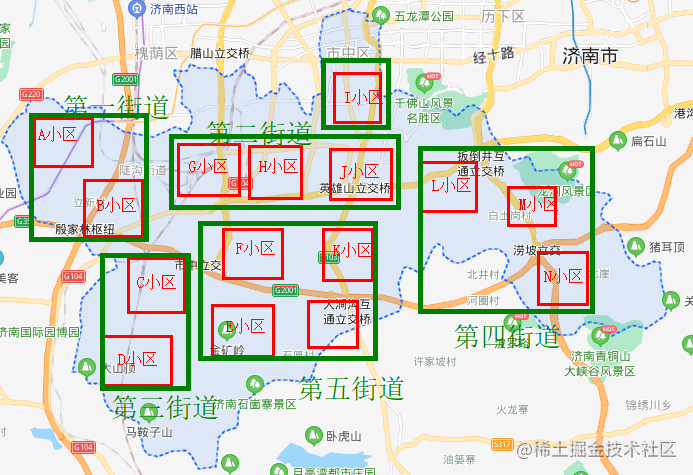

比如在小区卷积之后，我们还可在小区的基础上再来一次卷积，在卷积就是街道了。
通过再次以街道为单位卷积小区，我们就从市中区得到了N个街道的数据。
这就是卷积的作用。
通过一次次卷积，就把一张大图，通过特定的方法卷起来，最终留下来的是固定几组有目的数据，以此方便后续的评选决策。这是评选一个区的数据，要是评选济南市，甚至山东省，也是这么卷积。这和现实生活中评选文明城市、经济强省也是一个道理。
2.2.3 池化层 MaxPooling2D
说白了就是四舍五入。
计算机的计算能力是强大的，比你我快，但也不是不用考虑成本。我们当然希望它越快越好，如果一个方法能省一半的时间，我们肯定愿意用这种方法。
池化层干的就是这个事情。池化的代码定义是这样的M a x P o o l i n g 2 D ( ( 2 , 2 ) ) MaxPooling2D((2,2))MaxPooling2D((2,2))，这里是最大值池化。其中（2,2）是池化层的大小，其实就是在2*2的区域内，我们认为这一片可以合成一个单位。

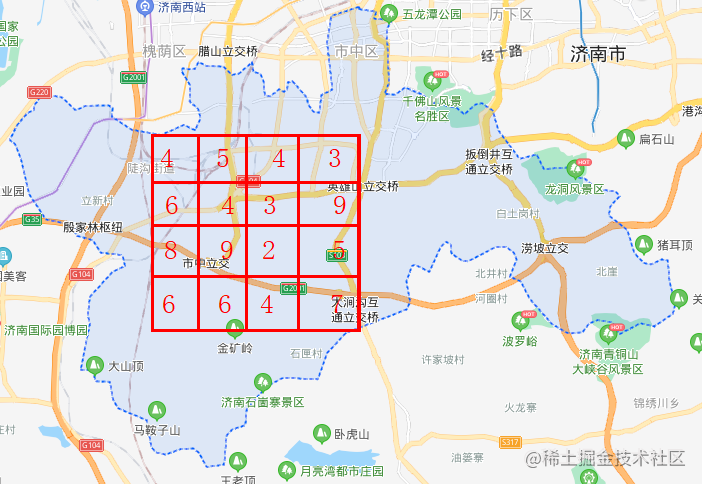

再以地图举个例子，比如下面的16个格子里的数据，是16个街道的学校数量。
为了进一步提高计算效率，少计算一些数据，我们用2*2的池化层进行池化。

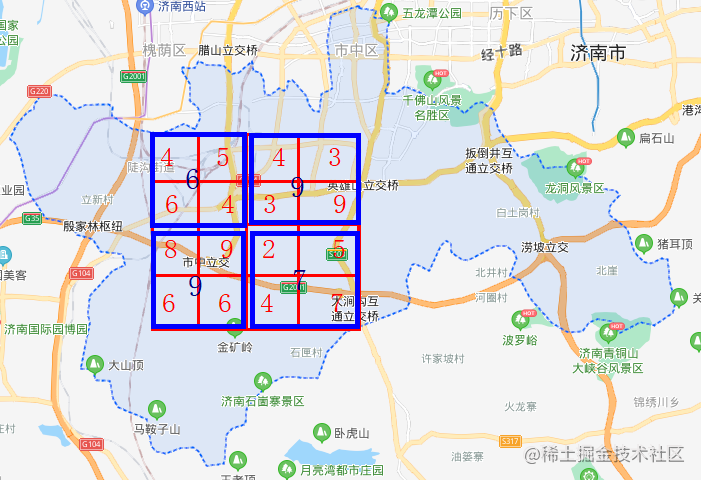

池化的方格是4个街道合成1个，新单位学校数量取成员中学校数量最大（也有取最小，取平均多种池化）的那一个。池化之后，16个格子就变为了4个格子，从而减少了数据。
这就是池化层的作用。
2.2.4 全连接层 Dense
弱水三千，只取一瓢。
在这里，它其实是一个分类器。
我们构建它时，代码是这样的D e n s e ( 15 ) Dense(15)Dense(15)。

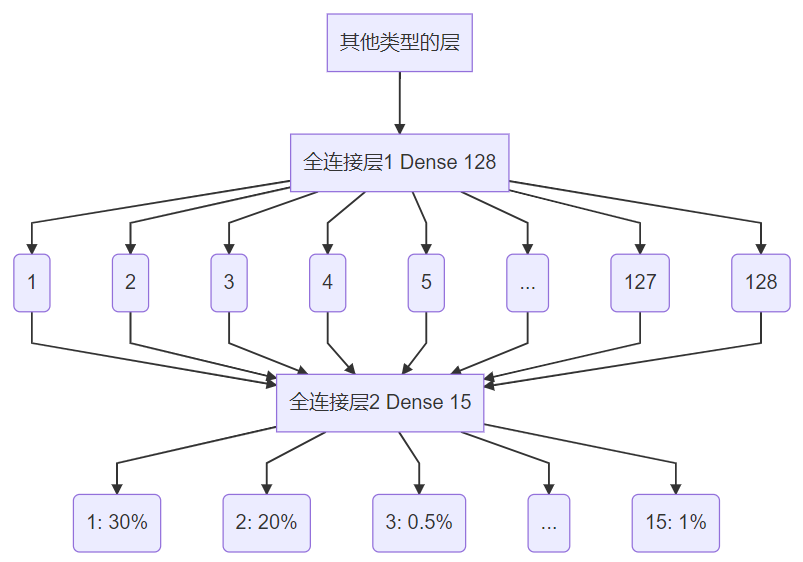

它所做的事情，不管你前面是怎么样，有多少维度，到我这里我要强行转化为固定的通道。
比如识别字母a~z，我有500个神经元参与判断，但是最终输出结果就是26个通道(a,b,c,……,y,z)。
我们这里总共有15类字符，所以是15个通道。给定一个输入后，输出为每个分类的概率。
注意：上面都是二维的输入，比如24×24，但是全连接层是一维的，所以代码中使用了l a y e r s . F l a t t e n ( ) layers.Flatten()layers.Flatten()将二维数据拉平为一维数据([[11,12],[21,22]]->[11,12,21,22])。
对于总体的模型，调用m o d e l . s u m m a r y ( ) model.summary()model.summary()打印序列的网络结构如下：
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
rescaling_2 (Rescaling) (None, 24, 24, 1) 0
_________________________________________________________________
conv2d_4 (Conv2D) (None, 22, 22, 24) 240
_________________________________________________________________
max_pooling2d_4 (MaxPooling2 (None, 11, 11, 24) 0
_________________________________________________________________
conv2d_5 (Conv2D) (None, 9, 9, 64) 13888
_________________________________________________________________
max_pooling2d_5 (MaxPooling2 (None, 4, 4, 64) 0
_________________________________________________________________
flatten_2 (Flatten) (None, 1024) 0
_________________________________________________________________
dense_4 (Dense) (None, 128) 131200
_________________________________________________________________
dense_5 (Dense) (None, 15) 1935
=================================================================
Total params: 147,263
Trainable params: 147,263
Non-trainable params: 0
_________________________________________________________________我们看到conv2d_5 (Conv2D) (None, 9, 9, 64) 经过2*2的池化之后变为max_pooling2d_5 (MaxPooling2 (None, 4, 4, 64)。(None, 4, 4, 64) 再经过F l a t t e n FlattenFlatten拉成一维之后变为(None, 1024)，经过全连接变为(None, 128)再一次全连接变为(None, 15)，15就是我们的最终分类。这一切都是我们设计的。
m o d e l . c o m p i l e model.compilemodel.compile就是配置模型的几个参数，这个现阶段记住就可以。
2.2.5 训练数据
执行就完了。
# 统计文件夹下的所有图片数量
data_dir = pathlib.Path('dataset')
# 从文件夹下读取图片，生成数据集
train_ds = tf.keras.preprocessing.image_dataset_from_directory(
data_dir, # 从哪个文件获取数据
color_mode="grayscale", # 获取数据的颜色为灰度
image_size=(24, 24), # 图片的大小尺寸
batch_size=32 # 多少个图片为一个批次
)
# 数据集的分类，对应dataset文件夹下有多少图片分类
class_names = train_ds.class_names
# 保存数据集分类
np.save("class_name.npy", class_names)
# 数据集缓存处理
AUTOTUNE = tf.data.experimental.AUTOTUNE
train_ds = train_ds.cache().shuffle(1000).prefetch(buffer_size=AUTOTUNE)
# 创建模型
model = create_model()
# 训练模型，epochs=10，所有数据集训练10遍
model.fit(train_ds,epochs=10)
# 保存训练后的权重
model.save_weights('checkpoint/char_checkpoint')执行之后会输出如下信息：
Found 3900 files belonging to 15 classes.
Epoch 1/10 122/122 [=========] - 2s 19ms/step - loss: 0.5795 - accuracy: 0.8615
Epoch 2/10 122/122 [=========] - 2s 18ms/step - loss: 0.0100 - accuracy: 0.9992
Epoch 3/10 122/122 [=========] - 2s 19ms/step - loss: 0.0027 - accuracy: 1.0000
Epoch 4/10 122/122 [=========] - 2s 19ms/step - loss: 0.0013 - accuracy: 1.0000
Epoch 5/10 122/122 [=========] - 2s 20ms/step - loss: 8.4216e-04 - accuracy: 1.0000
Epoch 6/10 122/122 [=========] - 2s 18ms/step - loss: 5.5273e-04 - accuracy: 1.0000
Epoch 7/10 122/122 [=========] - 3s 21ms/step - loss: 4.0966e-04 - accuracy: 1.0000
Epoch 8/10 122/122 [=========] - 2s 20ms/step - loss: 3.0308e-04 - accuracy: 1.0000
Epoch 9/10 122/122 [=========] - 3s 23ms/step - loss: 2.3446e-04 - accuracy: 1.0000
Epoch 10/10 122/122 [=========] - 3s 21ms/step - loss: 1.8971e-04 - accuracy: 1.0000我们看到，第3遍时候，准确率达到100%了。最后结束的时候，我们发现文件夹checkpoint下多了几个文件：
char_checkpoint.data-00000-of-00001
char_checkpoint.index
checkpoint上面那几个文件是训练结果，训练保存之后就不用动了。后面可以直接用这些数据进行预测。
2.3 预测数据
终于到了享受成果的时候了。
# 设置待识别的图片
img1=cv2.imread('img1.png',0)
img2=cv2.imread('img2.png',0)
imgs = np.array([img1,img2])
# 构建模型
model = create_model()
# 加载前期训练好的权重
model.load_weights('checkpoint/char_checkpoint')
# 读出图片分类
class_name = np.load('class_name.npy')
# 预测图片，获取预测值
predicts = model.predict(imgs)
results = [] # 保存结果的数组
for predict in predicts: #遍历每一个预测结果
index = np.argmax(predict) # 寻找最大值
result = class_name[index] # 取出字符
results.append(result)
print(results)我们找两张图片img1.png,img2.png，一张是数字6，一张是数字8，两张图放到代码同级目录下，验证一下识别效果如何。

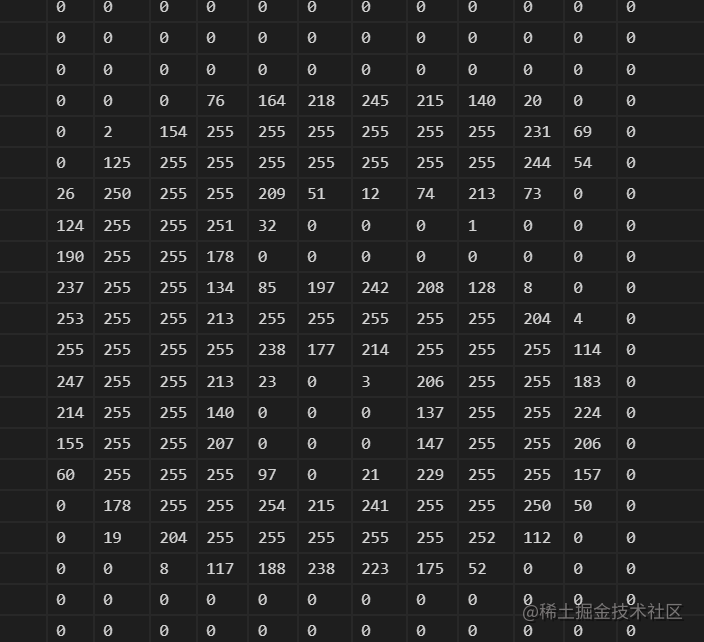

图片要通过cv2.imread('img1.png',0) 转化为二维数组结构，0参数是灰度图片。经过处理后，图片转成的数组是如下所示(24,24)的结构：
我们要同时验证两张图，所以把两张图再组成imgs放到一起，imgs的结构是（2,24,24）。
下面是构建模型，然后加载权重。通过调用predicts = model.predict(imgs)将imgs传递给模型进行预测得出predicts。
predicts的结构是(2,15),数值如下面所示：
[[ 16.134243 -12.10675 -1.1994154 -27.766754 -43.4324 -9.633694 -12.214878 1.6287893 2.562174 3.2222707 13.834648 28.254173 -6.102874 16.76582 7.2586184] [ 5.022571 -8.762314 -6.7466817 -23.494259 -30.170597 2.4392672 -14.676962 5.8255725 8.855118 -2.0998626 6.820853 7.6578817 1.5132296 24.4664 2.4192357]]
意思是有2个预测结果，每一个图片的预测结果有15种可能。
然后根据 index = np.argmax(predict) 找出最大可能的索引。
根据索引找到字符的数值结果是[‘6’, ‘8’]。

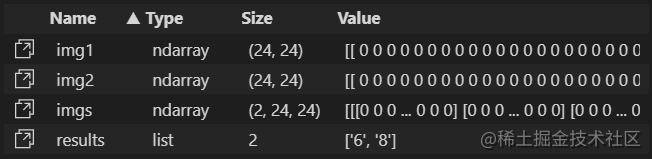

下面是数据在内存中的监控：
可见，我们的预测是准确的。
下面，我们将要把图片中数字切割出来，进行识别了。
之前我们准备了数据，训练了数据，并且拿图片进行了识别，识别结果正确。
到目前为止，看来问题不大……没有大问题，有问题也大不了。
下面就是把图片进行切割识别了。

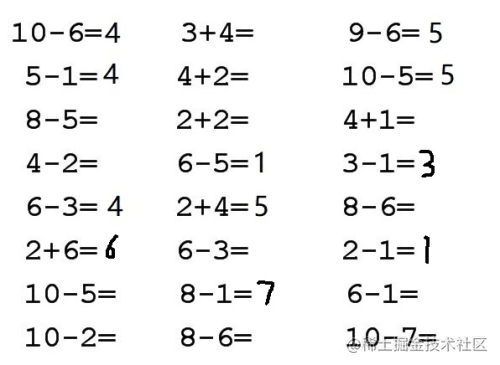

下面这张大图片，怎么把它搞一搞，搞成单个小数字的图片。
